适用范围

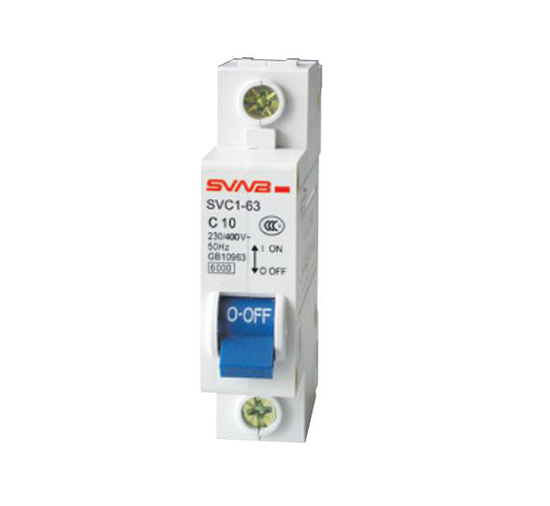

SVC1-63 系列小型断路器 ( 以下简称断路器 )，主要用于交流 50Hz，额定工作电压至400V, 额定短路分段能力不超过6000A 的配电线路中，作为过载和短路保护之用，亦可作为线路不频繁通断操作与转换之用。执行标准：GB10963.1

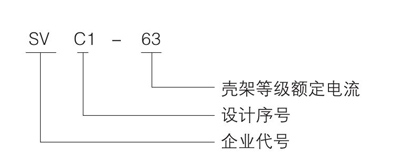

型号及其含义

技术参数

1、 按额定电流 ln 分：1A、 3A、6A、10A、16A、20A、25A、32A、40A、50A、 63A。

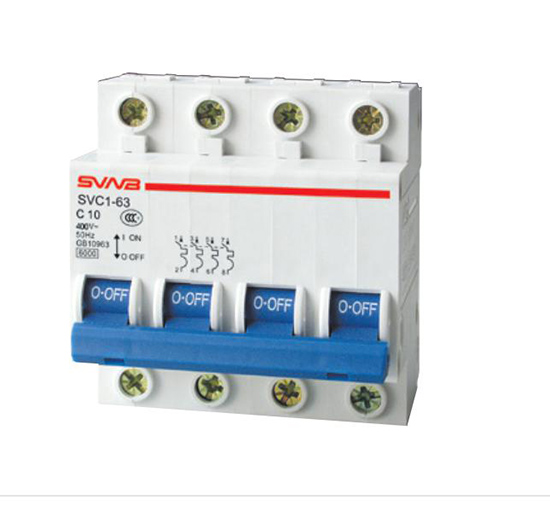

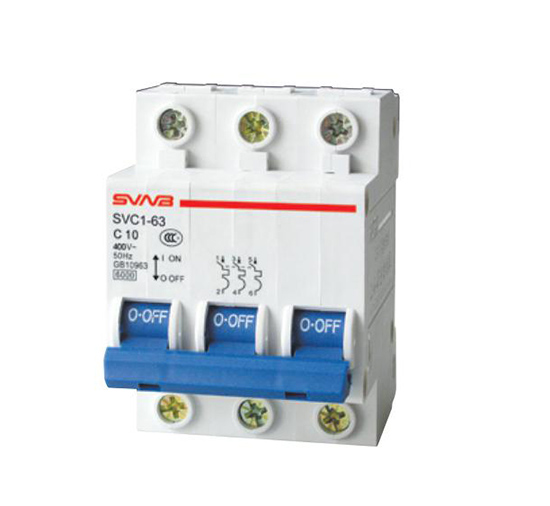

2、按极数分： 单极；二极； 三极； 四极。

3、 按额定工作电压分有：230/400V( 单极为 230V, 二极为 230/400V, 三极、四极为 400V)。

4、按瞬时脱扣器分有：C 型、D 型、C 型用于配电保护，D 型用于电动机保护。

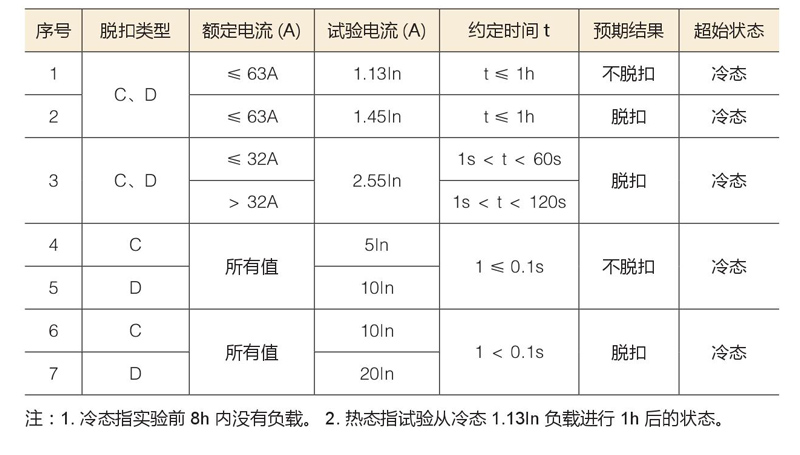

5、过电流脱扣特性：断路器在正常安装条件和基准环境温度 +30 ℃下的过电流脱扣特性符合表 1 的规定。
