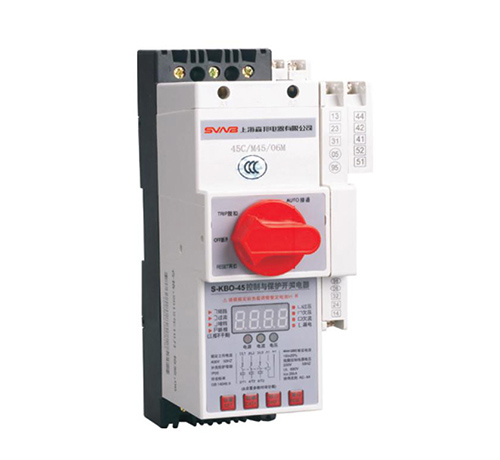

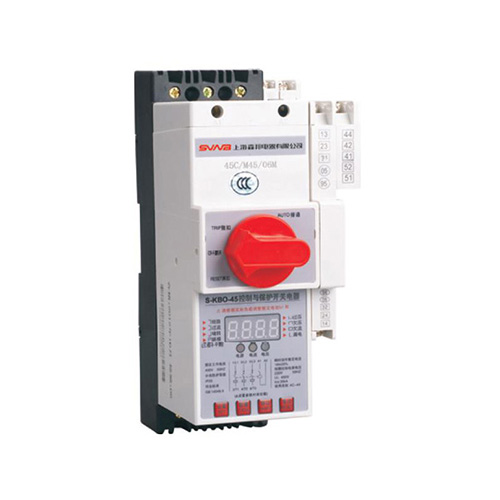

YCPS-基本型控制与保护开关电器
产品详情

产品概述

YCPS 即“控制与保护开关电器”是低压电器中的新型产品,作为新的大类产品。CPS 符合的标准 : IEC60947-6-2: (2002)《低压开关设备和控制设备第 6 部分多功能电器第 2 节控制与保护开关电器》和GB14048.9-1998《低压开关设备和控制设备多功能电器 : 控制与保护开关电器》( 等同采用 IEC60947-6-2)。


产品用途

YCPS 主要用于交流 50HZ(60HZ)、额定电压至 690V、电流自 0.4A~125A 的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流,且能够接通、承载并分断规定的非常条件下的电流 ( 如短路电流 )。


产品功能

YCPS 产品采用模块化的单一产品结构型式 , 集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 )保护继电器、起动器、隔离器等的主要功能 , 具有远距离自动控制和就地直接人力控制功能 , 具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间-电流保护特性(具有反时限、定时限和瞬时三段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

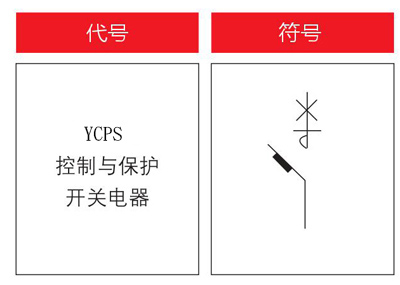

产品型式及电气符号

以 YCPS 基本型产品为主开关,通过与各种机构和附件组合,可组成以下系列产品:

a、消防型控制与保护开关电器 YCPS(F)

b、隔离型控制与保护开关电器 YCPS(G)

c、漏电型控制与保护开关电器 YCPS(L)

d、双速电机控制器 YCPSD

e、液晶显示型控制与保护开关电器 YCPS(Y)

f、三速电机控制器 YCPSD3

g、双电源自动转换开关电器 YCPSS

h、可逆电机控制器 YCPSN.

l、减压启动器 : 1. 星三角 YCPSJ1 YCPSJ2

2. 自耦 YCPSZ

3. 电阻 YCPSR

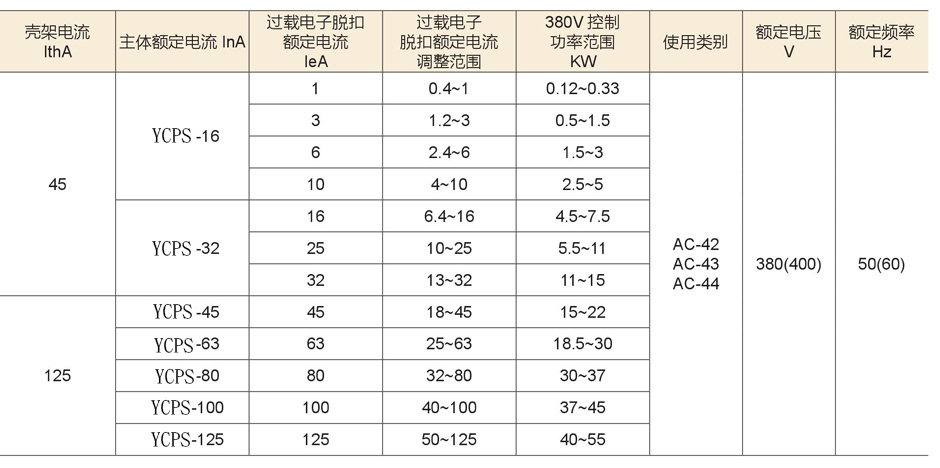

主要参数

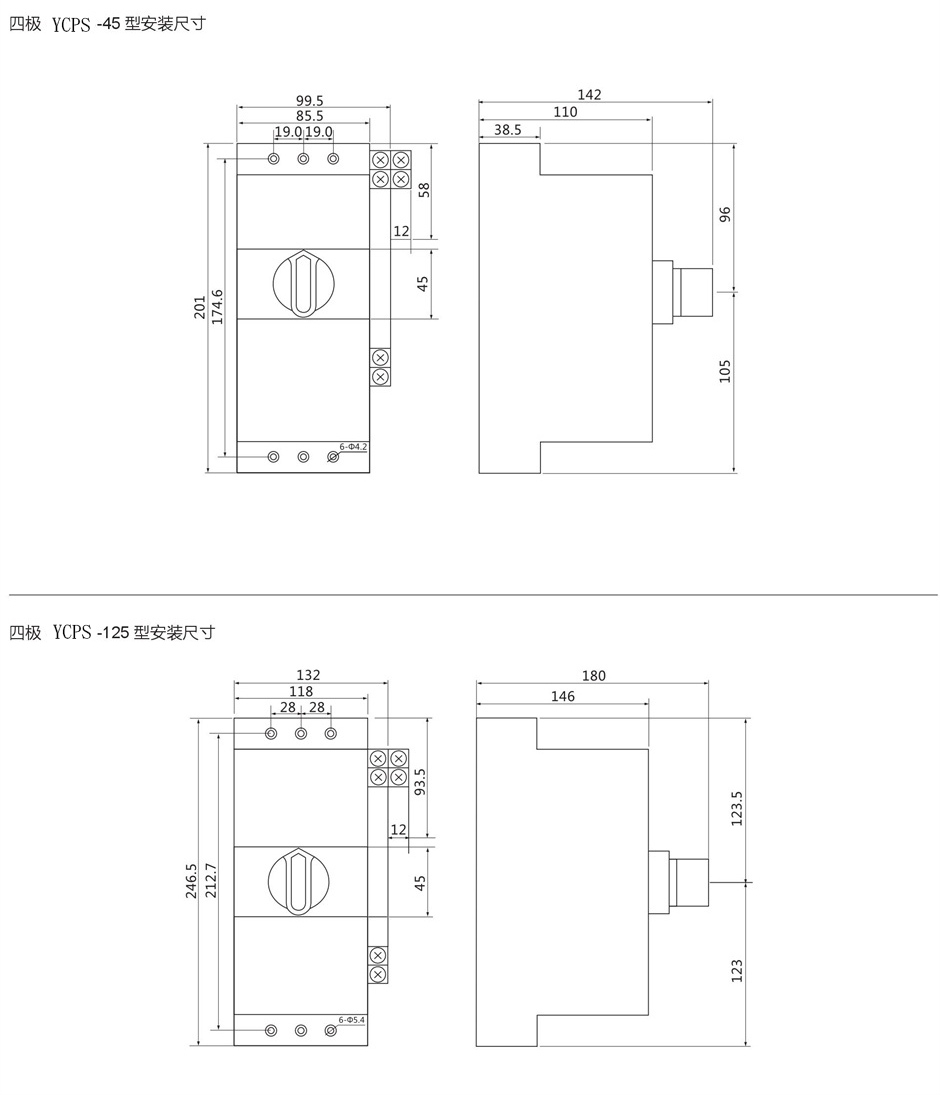

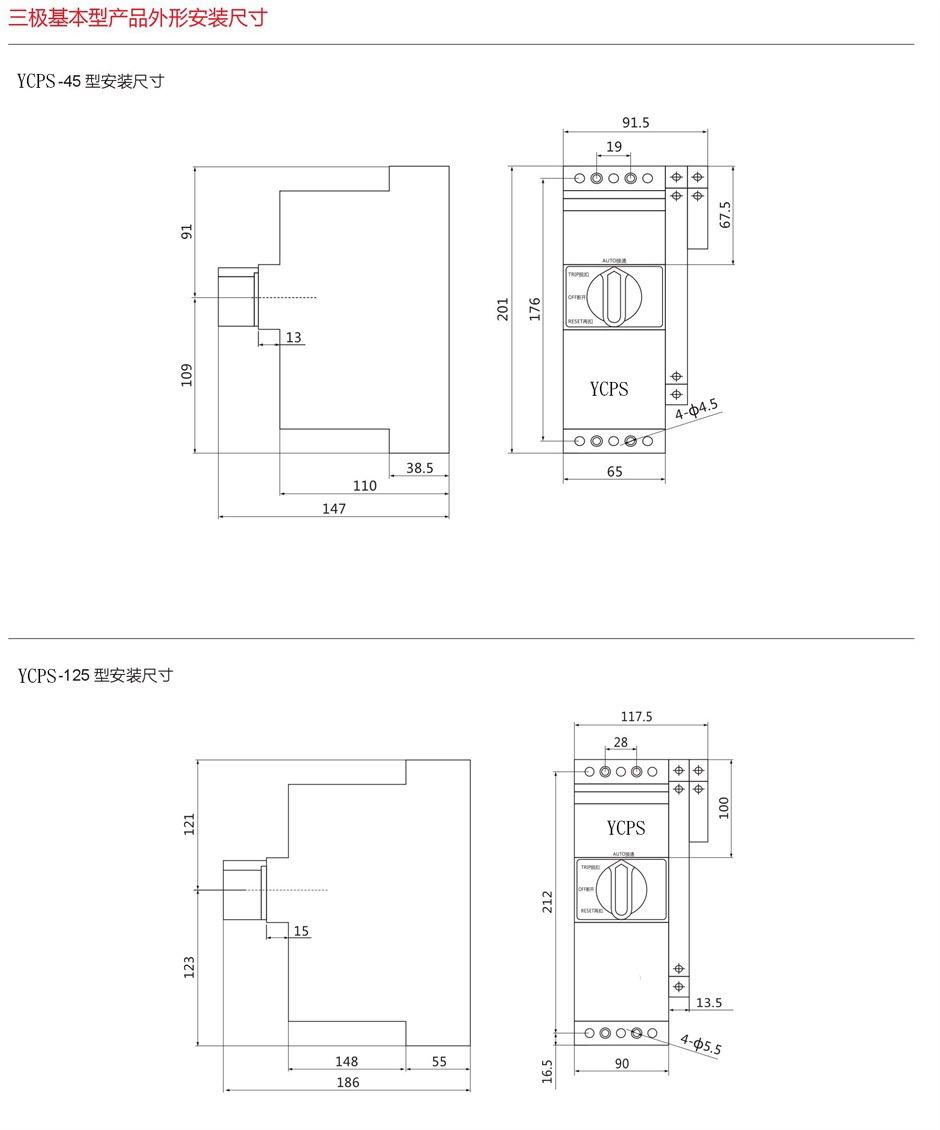

1.外型尺寸 ( 即两种框架,分别为 C、D);

2.主电路极数分为 : 3 极、4 极;

3.主体额定电流等级 : C 框架 : (12A、16A、25A、32A、45A) D 框架 : (45A、63A、80A、100A、125A);

4.脱扣器覆盖的整定电流范围 : 最小整定电流 0.4A,最大整定电流 125A(C 框架 0.4A-45A;D 框架 25A-125A);

5.短路分断能力等级:经济型 (C)35kA;标准型 (Y)50KA;高分断型 (H)80KA;

6.脱扣器的型式:按保护对象分为电机保护 (M) 配电保护 (P);按操作频率分为频繁操作和不频繁操作。


附件的类别和用途

主体 : 具有短路保护、自动控制、就地操作与指示功能;

脱扣器 : 具有过载、过流保护等功能,整定电流值包括过载反时限、过流定时限,按原理和用途分为多种型式、类别和规格;

辅助触头 : 与主电路触头联动,具有电气控制与指示功能;

信号报警触头 : 与操作机构联动,具有工作状态及故障指示功能,具有 3 对并同时提供 2 对信号报警触头。


技术特征

它的出现从根本上解决了传统的采用分立元器件(通常是断路器或熔断器+接触器+过载继电器)由于选择不合理而引起的控制和保护配合不合理的种种问题 , 特别是克服了由于采用不同考核标准的电器产品之间组合在一起时 , 保护特性与控制特性配合不协调的现象 , 极大地提高了控制与保护系统的运行可靠性和连续运行性能。


产品优势

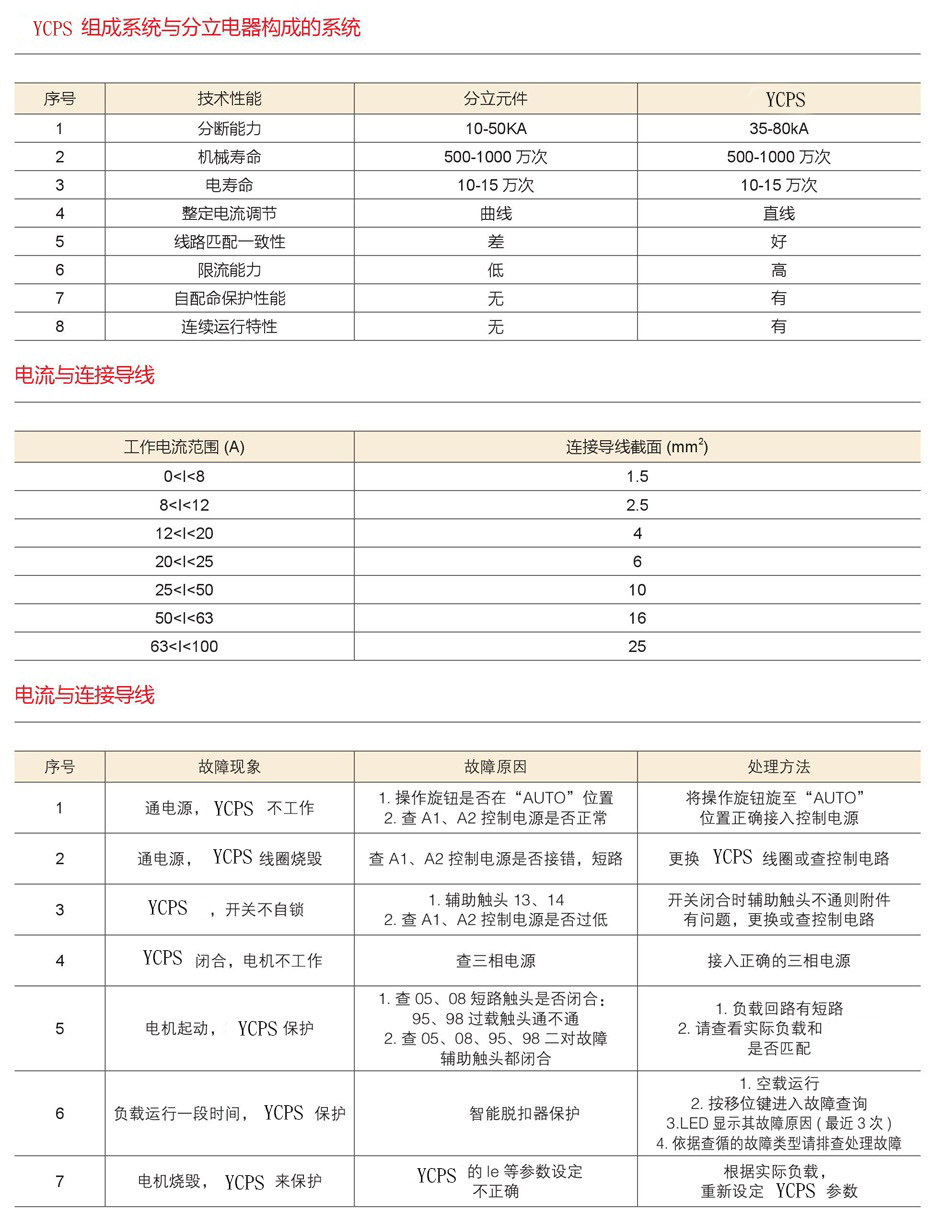

1.分离电器构成的系统相比

具有控制与保护自配合的特性 YCPS 系列控制与保护开关电器集控制与保护功能于一体,相当于断路器 ( 熔断器 )+接触器+过载继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题,使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 ),只要根据负载功率或电流即可正确选择单一产品,代替以往的包括自电源进线端至负载端的各种电器,不需降容;大大减轻了设计人员的工作量。

具有无可比拟的运行可靠性和系统的连续运行性能 YCPS 路电流后无需维护即可投入使用,即具有分断短路故障后的连续运行性能:YCPS 在进行了分断短路电流试验后,仍具有不小于 1500 次的 AC-44 电寿命这是由断路器等分离元件构成的系统所难以达到的,YCPS 的这一特性极大地提高了系统的运行可靠性和系统的连续运行性,其中的 Ics 为 80kA 指标属同类产品的国际领先、国内最高指标。

节能节材 YCPS 具有体积小、安装面积少、无分离元件接点、减少线路发热、节约能源、节约材料等优点。


2.与塑壳断路器相比

具有分断能力高、飞弧距离短的特性 YCPS 在 380V 额定运行短路分断能力 Ics (o-co-co) 达到高分断型为80kA、标准型为50kA、经济型为35kA,在 50kA 预期短路电流下的分断时间仅为2~3ms,限流系数达到0.2以下,达到塑壳断路器的领先水平,达到熔断器的限流水平,大大限制了短路电流对系统的动、热冲击。YCPS 飞弧距离仅为 20~30mm。

3.与塑壳断路器构成的保护系统相比

具有保护整定电流均可调整的特性 YCPS ( 反时限 ) 电流和磁脱扣 ( 定时限 ) 电流均可在面板上进行调整,即除了常规的热保护电流可根据负载功率进行整定外,过流保护整定电流也可在面板上进行调整 ( 配电负载的调整范围为 3~6Ie,电动机负载的调整范围为 6~12Ie)。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点使得 YCPS 产品即使安装在线路末端,短路电流较小时,同样具有很好的短路保护功能。


4.与接触器性能相比

具有寿命长、操作方便的特性

YCPS 机械寿命达 500~1000 万次,电寿命 AC-43 为 100~120 万次,既可就地手动操作,又可实现远距离自动控制功能。采用了先进的触头与电磁系统分离式设计,有效抑制了触头的二次弹跳,提高了产品的电寿命 ,而且特别适用于重载起动等严酷的场合。


产品优势

1.高效节能,温升低

YCPS 控制与保护开关电器采用新型节能技术,开关电磁系统采用了启动电流电路与开关吸持电流电路 , 开关电磁系统交流启动,单片机控制的直流保持吸合的工作模式。使开关电磁系统的铁芯损耗和短路环损耗降至最低,线圈铜损耗仅为原来的 4%左右,从而最大程度的节约了电能,同时降低了开关电磁系统的温升及噪声。


2.性能可靠,寿命长

YCPS 控制与保护开关电器的电磁系统增加了缓冲装置,减少了开关电磁系统的能量冲击,从而提高了开关的吸合性能,延长开关的使用寿命。YCPS 控制与保护开关电器微电子方面采用了优质的单片机 (PIC) 及名牌电子元器件,精心设计的电路,从产品的硬、软两方面优化设计减少了电磁干扰,提高了产品的可靠性。

其具体功能特点具体如下:

具有远距离自动控制和就地直接人工控制功能;

1.具有面板指示及机电信号报警功能;

2.具有协调配合的时间 - 电流保护特性(具有长延时、短路短延时、和瞬时三段保护特性 );

具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时(避开启动大电流、它和过流动作时间分开)等诸多功能;

3.监控器对各种运行、故障等状态采用 LED 显示。具有电压表、电流表功能;配有设置键,移位键、数据键、复位键、可对各种参数进行设定和查询;由于YCPS采用MCU的E2PROM存储;

4.记忆技术,实现参数设定,断电后设定参数仍保存下来,无须再设定;

5.具有故障记忆功能,便于故障查询、分析;

6.具有RS485通信接口,开放式现场总线 (Mod Bus协议等),给用户系统集成带来方便,便于用户实现智能化管理;

7.用户根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

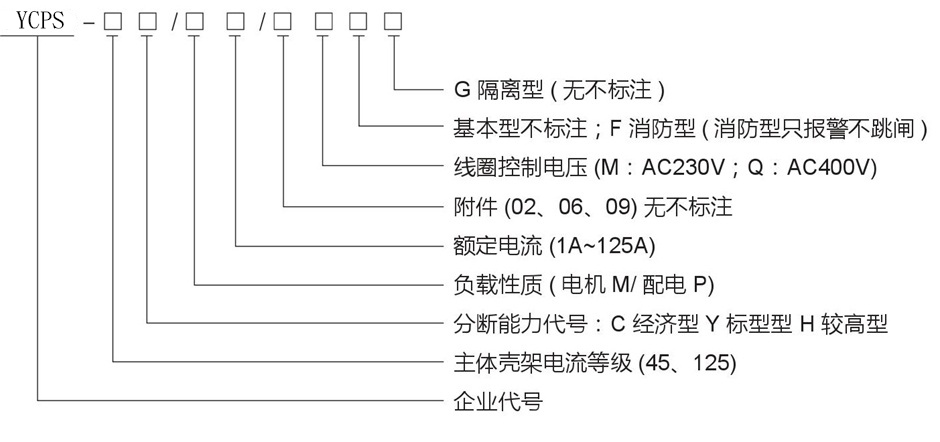

型号及含义




注 : 在正常情况下当额定电流在 45A 以下开关选用 45A 主体壳架,45A~125A 开关选用 125A 主体壳架,45A 以下也可选用 100A 主体壳架。

开关基本配置=开关本体+电子过载脱扣器+短路报警触头+过载报警触头 (F型为消防报警触头) +辅助触头 (二常开一常闭 )。请根据实际负载容量 ( 功率 ) 确定 ( 设计 ) 或调整 ( 使用 ) 整定电流 Ie。

辅助触头 02(2 常开 1 常闭 +1 短路 1 故障 )。辅助触头 06(3 常开 3 常闭 +1 短路 1 故障 )。09(5 常开 4 常闭 +1短路 1 故障 )



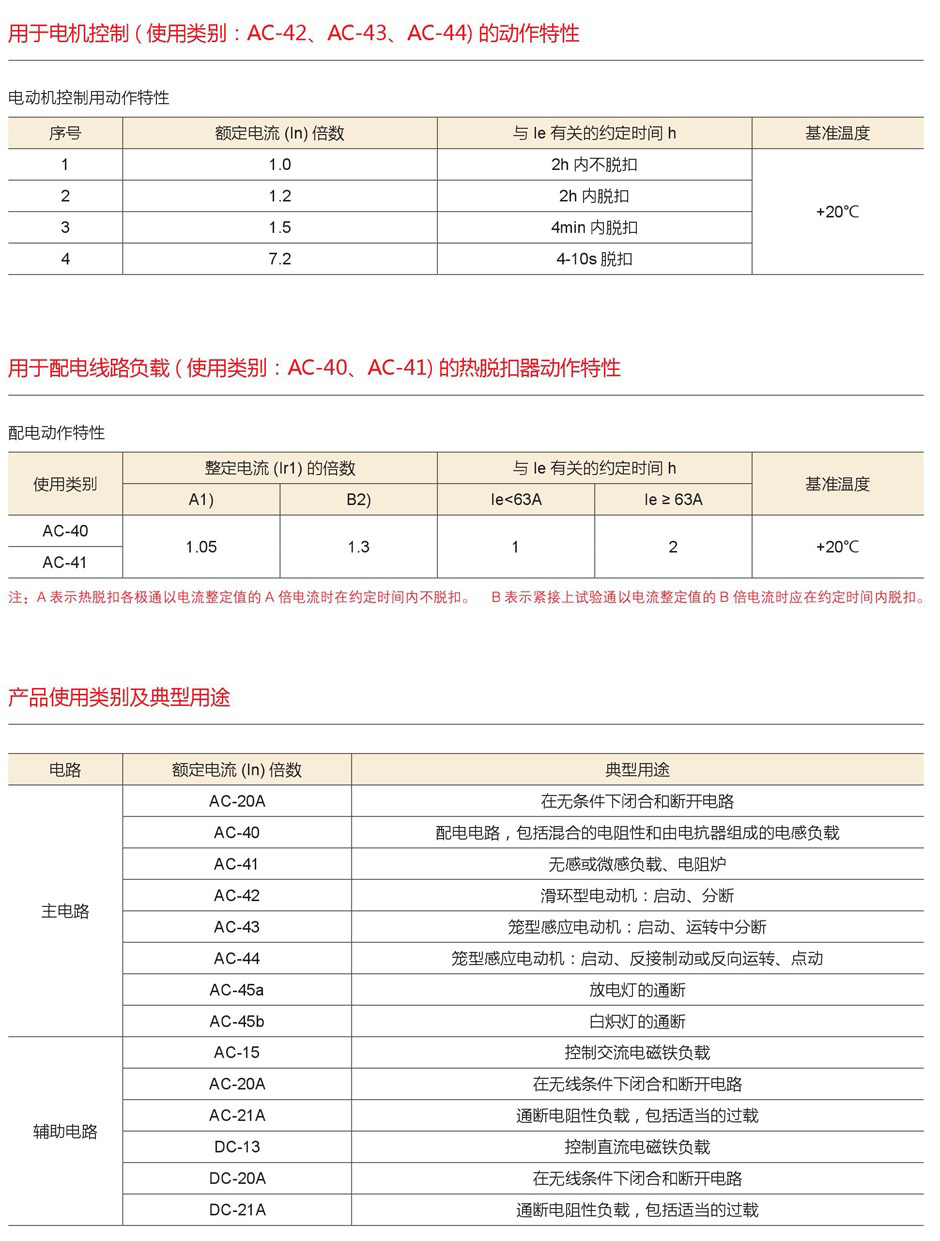

技术参数


正常工作条件

周围空气温度不低于 -5 ℃,不高于 +40℃,日平均气温不超过 +35℃;

海拔:安装地点海拔不超过 2000 米;

大气条件:环境温度为 +40℃时,大气的相对湿度不超过 50%;在较低的环境温度下可有较高的湿度;

月平均最低温度为 25℃时,该月的平均最大相对湿度为 90%,由于温度变化发生在产品上的凝露必须采取措施;

污染等:3 级;

安装类别:Ⅱ、Ⅲ类;

外壳防护登记:IP20。










工作特点

YCPS 对各种运行、故障等状态采用 LED 显示具有电压表、电流表功能;配有各功能键,可对各种参数进行设定,断电后设定参数仍能保存,具有故障记忆功能。

YCPS 具有 RS485 通信接口、支持多种现场总线。

YCPS 特别适用于电机控制与保护,在设定的启动时间内,只对断相、过压、欠压、短路、漏电及三相不平衡进行保护,可避免电机启动大电流的冲击,而堵转保护可有效的避免电机意外烧坏,欠流保护则对不允许空载运行的电机进行保护,起动、过流

YCPS 可以配置附件,实现外部报警,进行远动控制,还可以构成 Y/ △等启动器、双速电机的控制和双电源自动转换开关等多种电器形式。



主体

主要由躯壳、主体面板、底板、电磁传动机构、操作机构、主电路接触组 (包括触头系统、短路脱扣器 ) 等部件构成,具有短路保护 ( 类似 MCCB 及熔断器的短路保护功能 ) 、自动控制 ( 类似接触器的远程控制功能 )、就地操作与指示功能。

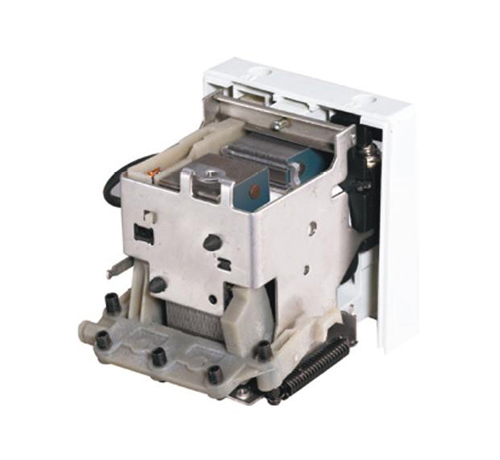

电磁传动机构

电磁传动机构主要由控制线圈、铁芯、控制触点及基座等组成 ( 类似接触器的电磁控制系统,具有欠电压保护功能 ),能接受通断操作指令 , 控制主电路接触组中的主触头接通或分断主电路。线圈的接线端子标志为 A1、A2。

操作机构

能接受每极接触组的瞬时短路信号和来自电子脱扣器的故障信号 , 通过控制触点切断控制线圈回路由电磁操作机构分断主电路,故障排除后由操作旋钮复位。

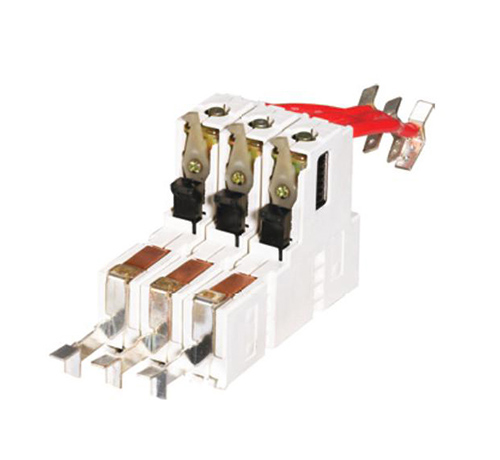

主电路接触组 ( 包括触头系统、短路脱扣器 )

主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成,每极相互独立;主电路接触组中装有限流式快速脱扣器,与高分断能力的灭弧系统;实现高限流特性 ( 限流系数小于 0.2) 的后备保护,其脱扣电流整定值 Iinst 不可调整,仅与主体额定电流有关 , 其整定值为:1 6 I n±2 0 % ( 有效值 )。在负载发生短路时,脱扣器约在 2-3ms 内快速冲击打开主触头,同时带动操作机构切断控制线圈电路使主电路各极全部断开。

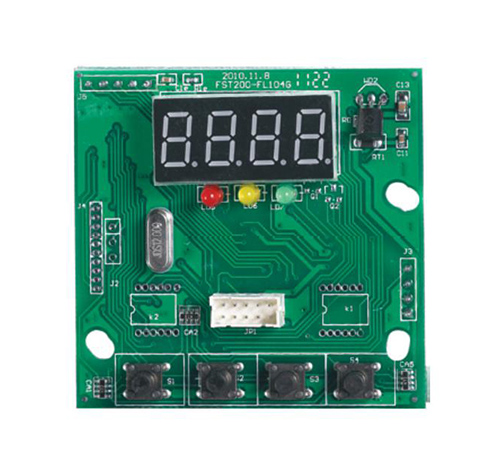

智能控制器

YCPS 数字化控制器具有过载和过流可调保护功能,具有延时、断相、缺相、欠流、三相不平衡、过压、欠压和较低过载下良好的保护功能 , 整定电流值包括过载反时限长延时脱扣整定电流值 Ir1、短路短延时整定电流值或定时限整定电流值 Ir2 均可调,按原理和用途分为多种类别规格。

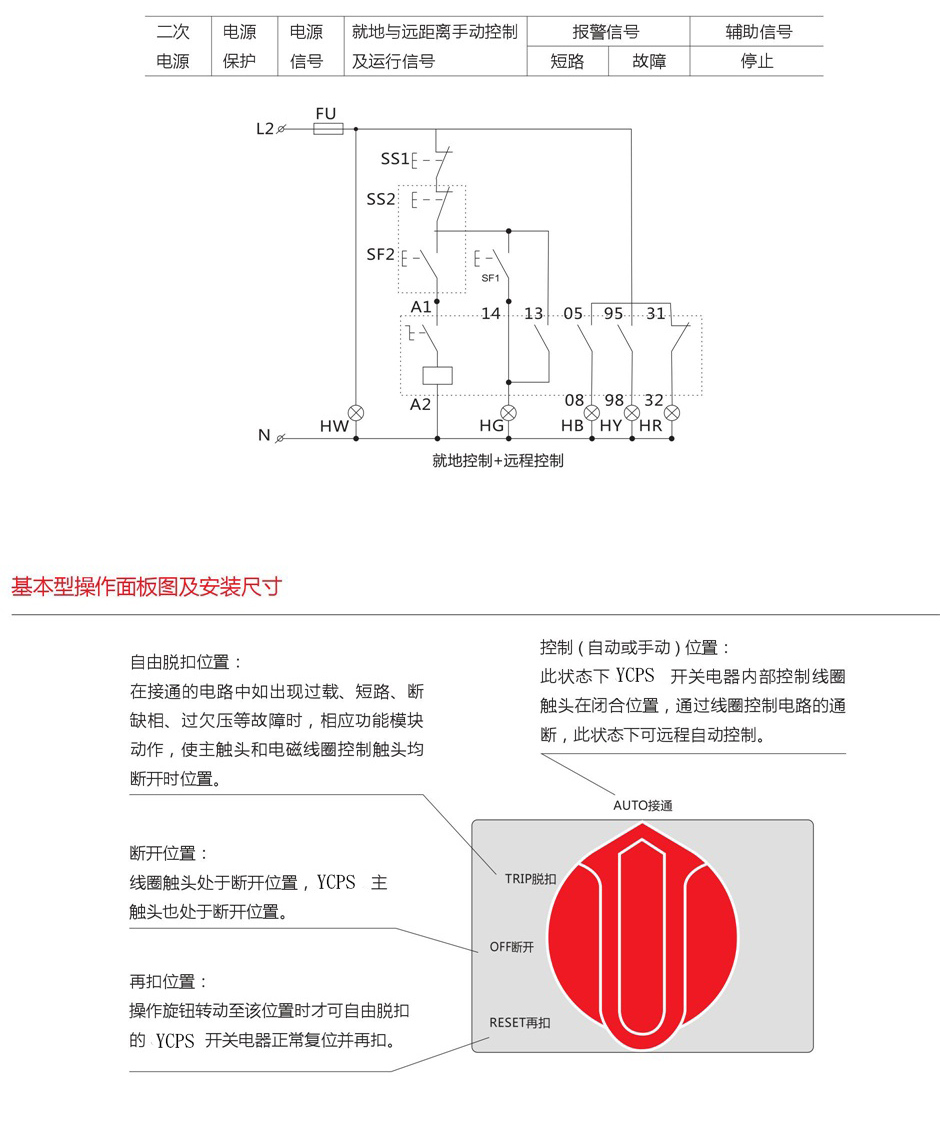

面板指示及功能设定

YCPS 数字化控制器具有过载和过流可调保护功能,具有延时、断相、缺相、欠流、三相不平衡、过压、欠压和较低过载下良好的保护功能 , 整定电流值包括过载反时限长延时脱扣整定电流值 Ir1、短路短延时整定电流值或定时限整定电流值 Ir2 均可调,按原理和用途分为多种类别规格


按键功能

设置键 : 运行状态短按设置键,进入参数设定状态,用户可以根据负载需要设定改变各项参数。

数据键 : 在设定状态下短按数据键,对闪烁的字为进行修改,级差为 1(0-9 循环 );在运行状态下,短按数据键,查询最后一次故障类型。

移位键 : 设定状态下选择设定的字位,被选择的字位处于闪烁状态 , 等待改变。

复位键 : 参数设置完成后,短按复位键保存参数并投入正常 监测运行状态。



灯光指示

电源灯 : 有电源时常亮,与手持编程器通信时闪亮;

电流灯 : 过载时常亮,三相不平衡 ( 断缺相 ) 时秒闪亮;

电压灯 : 控制回路过压时常亮,欠压时闪亮;


辅助触头模块

辅助触头的每对接线端子用 2 位极标志,标志的个位数是功能数,1、2 表示常闭触头,3、4 表示常开触头,标志的十位数为序例数。属于同一触头的接线端子用相同的序例数,且所有具备相同功能的触头用于相同的序例数,其中 95、98 标志故障信号常开触头,05、08 标志主体短路信号常开触头。当主回路发生过载 ( 或过流过压断缺相等 ) 故障时操作旋钮处于 TRIP,95、98 故障极报警信号闭合,主电路分断;发生短路时操作旋钮处于TRIP,05、08 主体短路报警信号闭合,95、98 故障报警信号亦闭合,主电路分断。当主电路接通时,(13、14), (23、24) 闭合。当主电路故障断电时,(13、14),(23、24) 断开。
