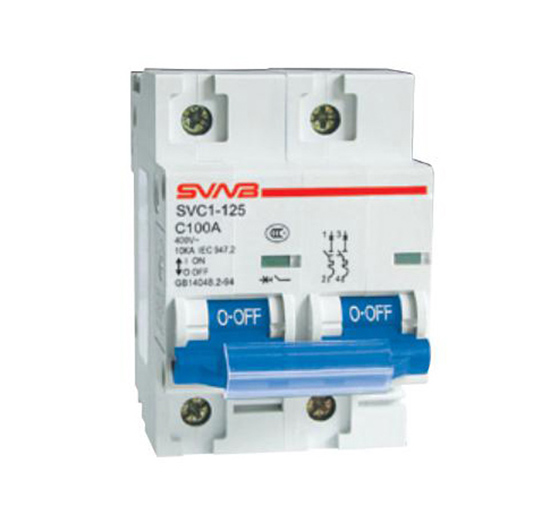

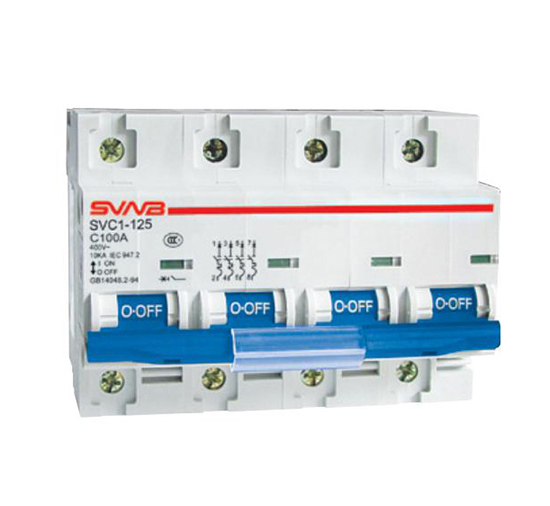

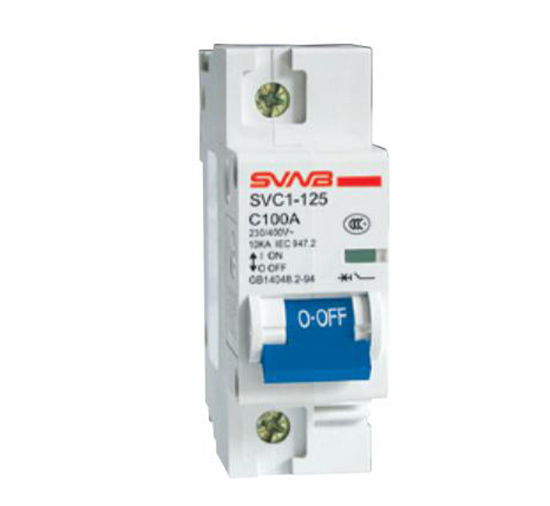

SVC1-125 系列小型断路器
产品详情

适用范围

SVC1-125 系列小型断路器 ( 以下简称断路器 ) 是一种具有过载和短路双重保护的限流型高分段小型断路器。断路器适用于交流 50Hz 或 60Hz,额定电流 230/400V,额定电流至 100A 的电流中,作线路的过载与短路保护之用,也可适用于不频繁地接通与分段电器装置和照明线路之用。执行标准:GB14048.2。

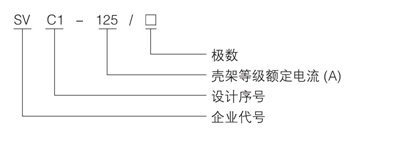

型号及其含义

技术参数

分类

a、按瞬时脱扣的电流分:C 型、D 型

b、按极数分:单极、二极、三极和四极。

基本规格及主要技术参数

a、 额定工作电压:AC220/380V( 单极:220V、二极:220/380V、三极和四极:380V);

b、额定电流:63A、80A、100A、125A;

c、额定短路分断能力:10kA;

d、断路器具有高限流能力,从而最大限度地限制了短路造成的破坏性能量,其限流特性见图 1。

断路器的过电流保护特性见表 1
