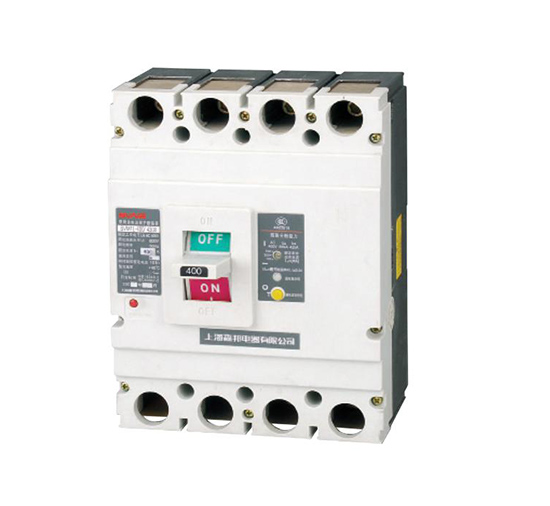

SVM1L(CM1) 系列塑料外壳式漏电断路器
产品详情

适用范围

SVM1L 系列带剩余电流保护塑料外壳式断路器 ( 以下简称漏电断路器 ),适用于交流 50Hz( 或 60Hz),其额定绝缘电压为 800V,额定工作电压 400V,额定工作电流至 630A(800A) 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏;同时,可对人提供间接接触保护,还可以对过电流保护不能检测出的长期存在的接地故障可能引起的火灾危险提供保护。在其它保护装置失灵时,额定剩余动作电流为 30mA 的 SVM1L 漏电断路器可直接起附加保护。

断路器按照其额定极限短路分断能力,分为 M 型 ( 较高分断型 )、H 型 ( 高分断型四极无 H 型 ) 二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。

断路器可垂直安装 ( 即竖装 ),亦可水平装 ( 即横装 )。

断路器具有隔离功能,其相应符号为:“ ”。

断路器符合标准:IEC-60947-2、GB-14048.2及附录B带剩余电流保护的断路器。

断路器不可倒进线,即只允许 1、3、5 接电源线,2、4、6 接负载线。

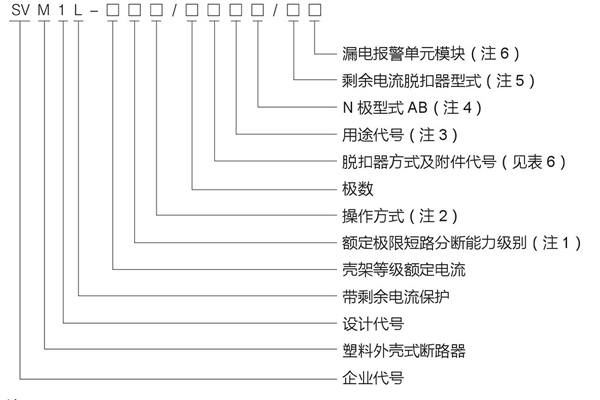

型号及含义

注:

1. 按额定极限短路分断能力的高低分为 M 型(较高分断型)、H 型(高分断型);

2. 手柄直接操作无代号:电动操作用 P 表示;转动手柄用 Z 表示。

3. 配电用断路器无代号:保护电动机用 2 表示。

4. 按产品极数分为三极、四极。四极产品中中性极(N 极)的型式分两种。

A 型:N 极不安装过电流脱扣器,且 N 极始终接通,不与其它三极一起合分;

B 型:N 极不安装过电流脱扣器,且 N 极与其它三极一起合分(N 极先合后分)。

5. 剩余电流脱扣器型号分Ⅰ型、Ⅱ型(详见表 4)Ⅰ型为标准型,Ⅱ型订货时应注明。

6. 不带报警单元模块无代号,带报警单元模块在订货时应注明。


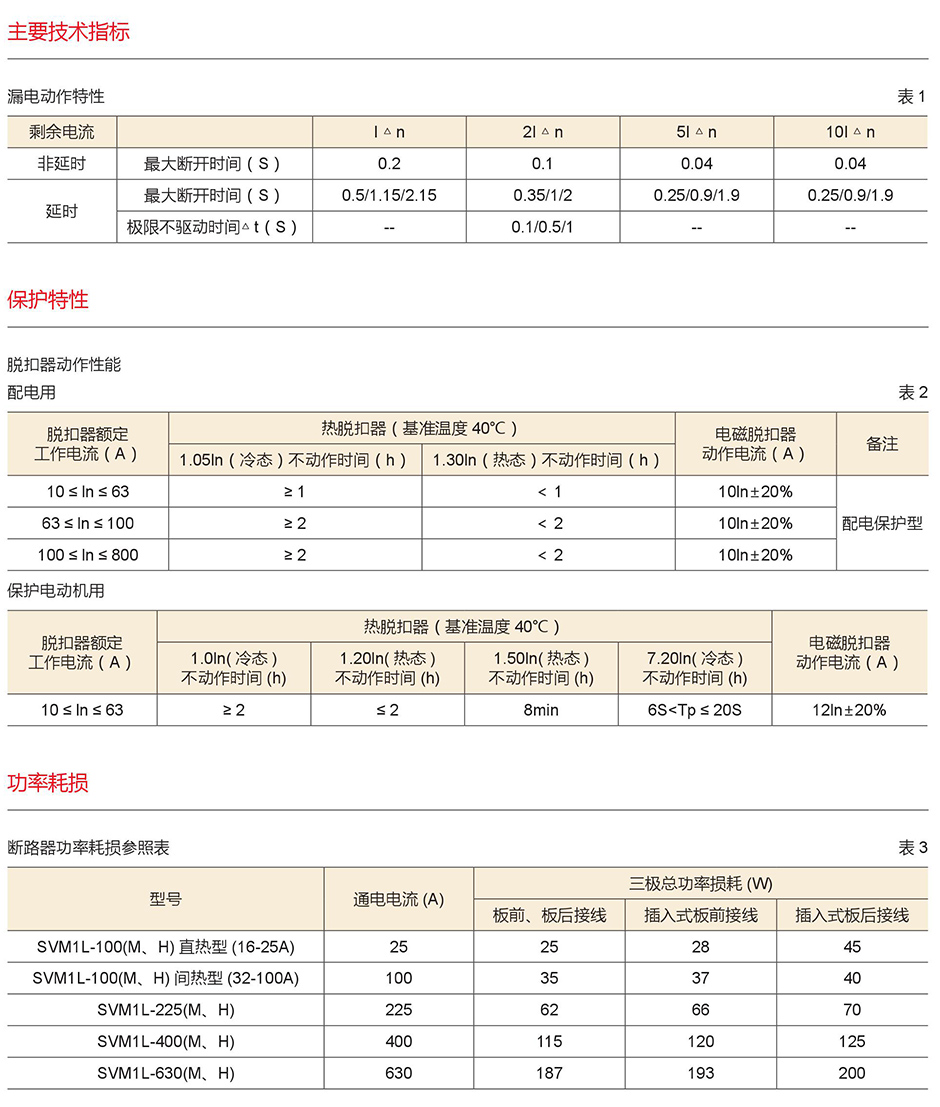

正常工作环境

海拔:≤ 2000m

环境温度:-5℃ ~+40℃

能耐受潮湿空气的影响

能耐受盐雾、油雾的影响

最大倾斜为 22.5°

在无爆炸危险的介质中,且介质无足以腐蚀

金属和破坏绝缘的气体与导电尘埃的地方

在没有雨雪侵袭的地方


主要特点

剩余电流三相保护:SVM1L 断路器实现接地故障保护,常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相,本

系列断路器为三相,若缺任一相,断路器漏电保护模块及仍能正常工作 ;

现场可调:额定剩余动作电流 I △ n 及剩余电流动作时间(非延时和延时)根据实际情况现场可调;

低电压保护:当相电压降压至 50V,漏电保护模块仍能正常工作;

具有漏电报警输出功能:当设备或线路的剩余电流,达到或超过设定值,带漏电报警单元模 块的断路 器输出一个无源接点信号,

驱动相应的报警装置;

安装具有互换性:外形尺寸和安装尺寸与 SVM1 系列断路器同规格相同(SVM1L-630 与 SVM1-800 相同),安装具有较好的互换性。

结构简介

















注:

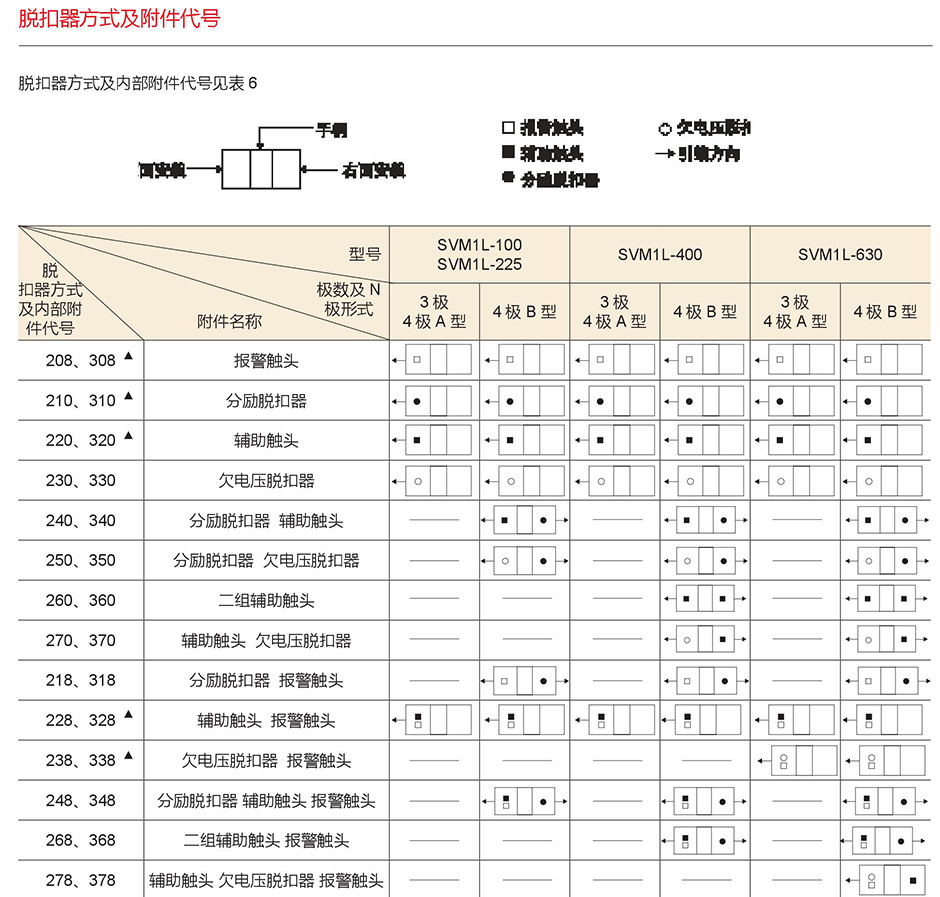

1. 脱扣器方式及内部附件代号首位数字 2 表示电磁(瞬时)脱扣器,3 表示热动-电磁(复式)脱扣器;后两位数字表示内部附

件代号,如无附件则用 00 表示。

2. SVM1L-400、630 中 228、328、248、348 规格辅助触头为一对触头(即一常开,一常闭),268、368 规格辅助触头为三

对触头(即三常开,三常闭)。

3. SVM1L-100、225 中 220、320、240、340 规格辅助触头可提供二对触头(即二常开,二常闭),但须在订货时注明。

4. SVM1L 系列如带漏电报警单元模块,则附件只提供▲规格;漏电报警单元模块有以下两种方式,用户根据需要在订货时注明:

方式一:当发生漏电,漏电报警模块发出信号,同时断路器脱扣;

方式二:当发生漏电,漏电报警模块发出信号,但断路器不脱扣,此方式为满足特殊场合需要,用户采用此功能保护电器时请慎重考虑。

5. 漏电报警模块接线图 见产品标识或使用说明书,P1-P2、P3-P4 为常开及常闭触点,触头容量为 AC230V 5A,P5-P6 端输入电源

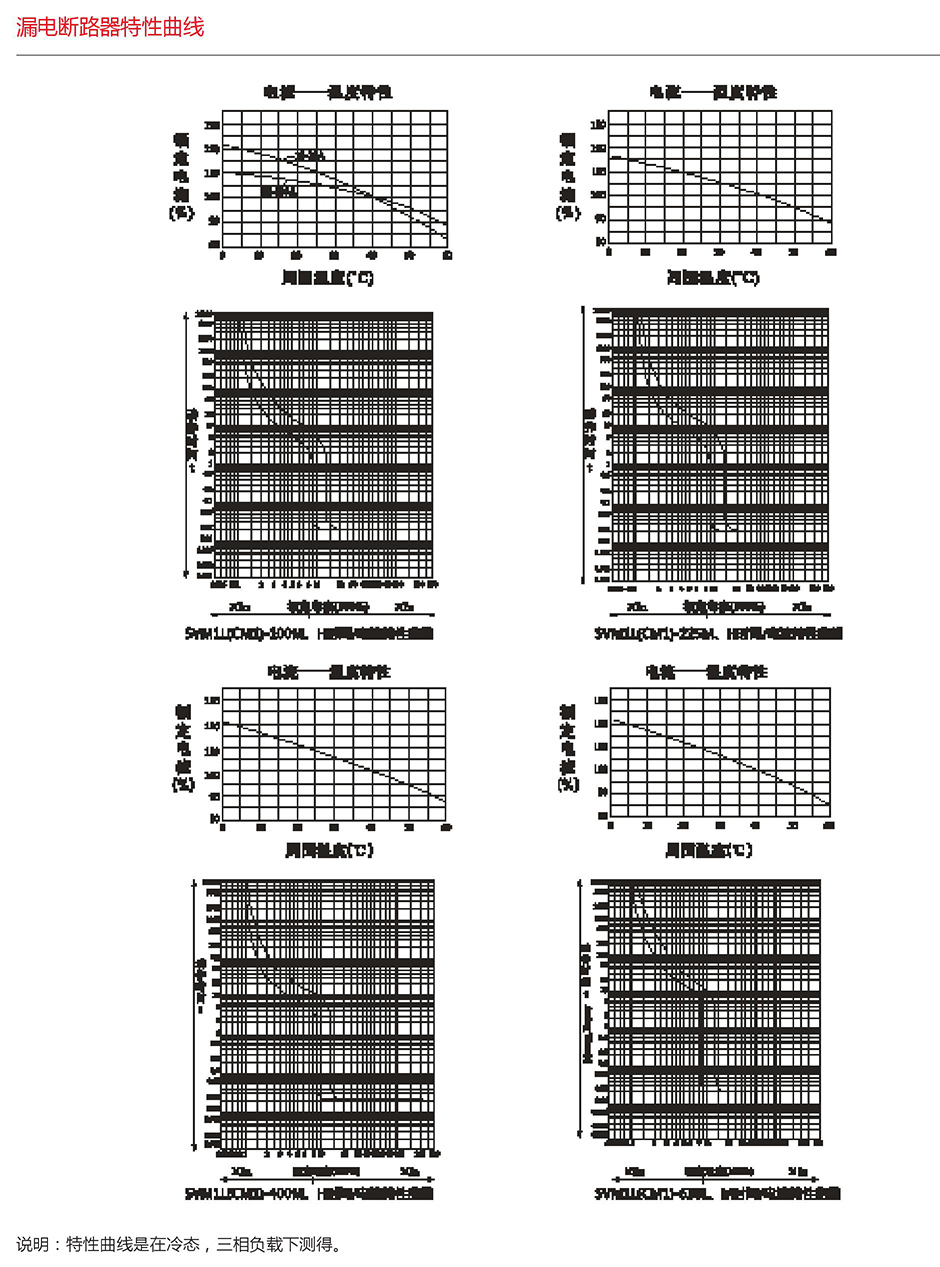

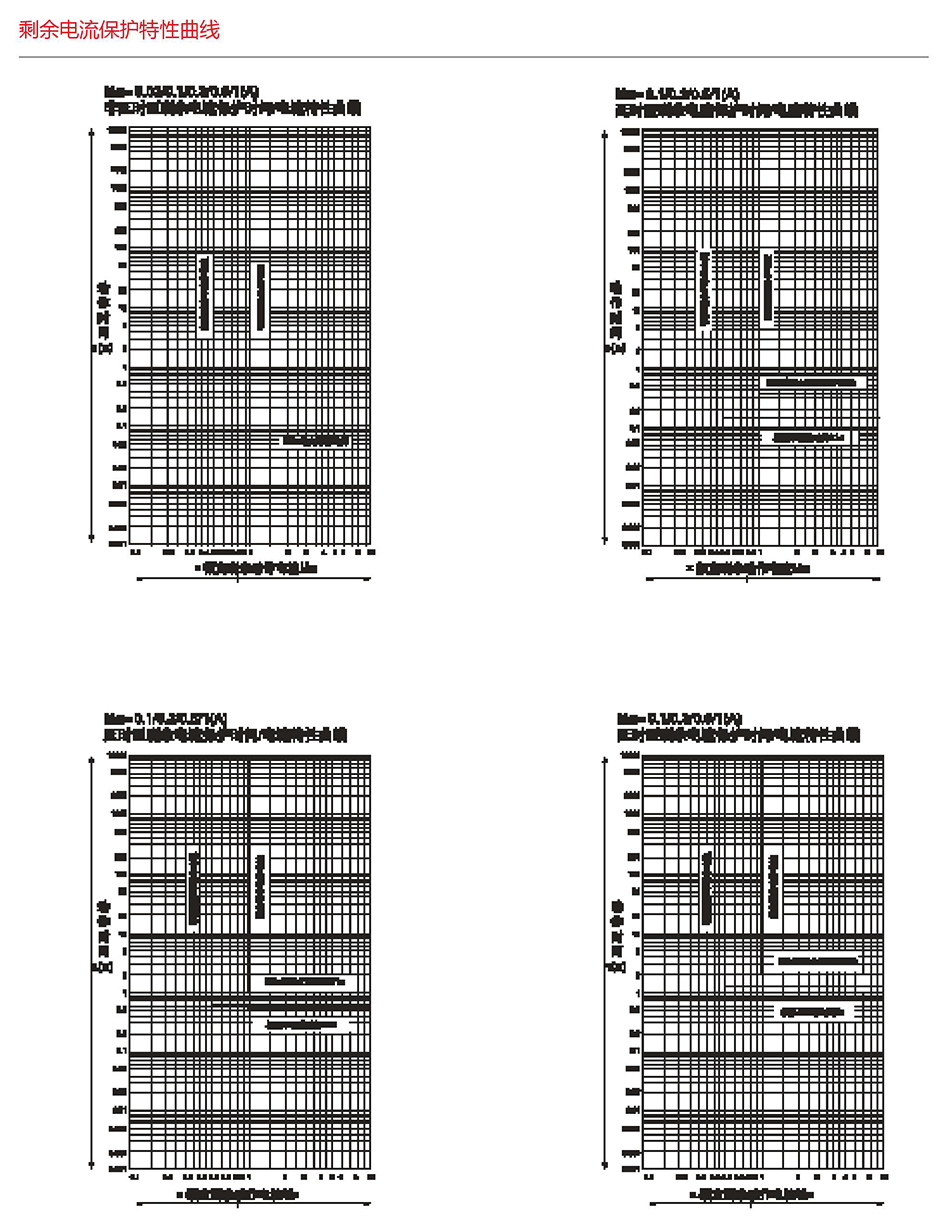

为 AC50Hz 230 或 400V(根据用户需要选择)。
