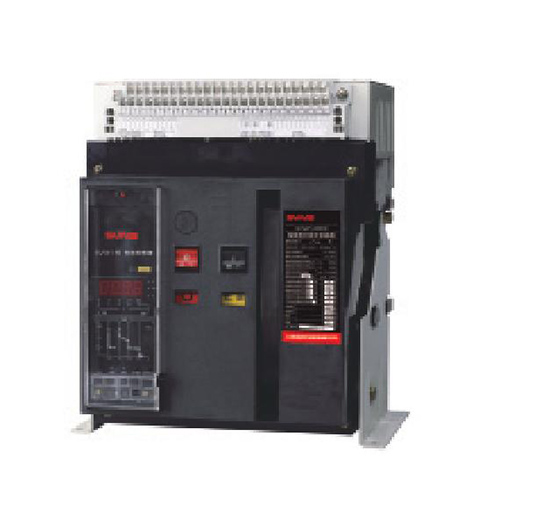

SVW1 系列智能型万能式断路器
产品详情

适用范围

SVW1(DW45) 系列智能型万能式断路器 ( 以下简称断路器 ),主要适用于交流50Hz,额定工作电压至 690V 及以下,额定电流 400A - 6300A 的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害,

断路器具有智能化保护功能,有较高精度的选择性保护,提高了供电可靠性。
断路器带有标准的 RS485 通讯接口,可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能,以满足集群控制中心和自动化系统的要求。该系列断路器具有结构紧凑、分断能力高、零飞弧等特点。断路器不带智能脱扣器及传感器时可作隔离开关用,标示为。
断 路 器 符 合 GB14048.2《 低 压 开 关 设 备 和 控 制 设 备 低 压 断 路 器》 和IEC60947-2《低压开关设备和控制设备 断路器》等标准。

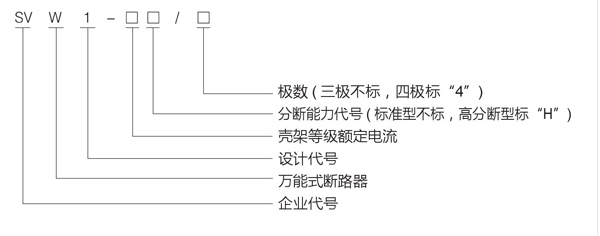

型号及含义

正常工作及安装条件

周围空气温度上 限值不超过 +40℃ , 下限值不低于 -5℃,且 24h 的平均温度值不超过+35℃;注1:下限值为-10℃或-25℃的工作条件,在订货时用户须向制造厂申明 ;

注 2: 上限值超过 +40℃或下限值低于 -25℃的工作条件,用户应与制造厂协商。

安装地点的海拔不超过 2000m;
大气 相对湿度在周围空气温度为 +40℃时不超过 50%,在较低温度下可以允许有较高的相对 湿度,例如在 +20℃时达 90%,对由于温度变化偶尔产生的凝露应采取适当的措施;

污染等级:Ⅲ级;

安装类别:额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别Ⅳ;辅助电路及控制电路安装类别为Ⅲ;

安装场所的外磁场任何方向不应超过地磁场的 5 倍;
断路器的垂直倾斜不超过 5°。

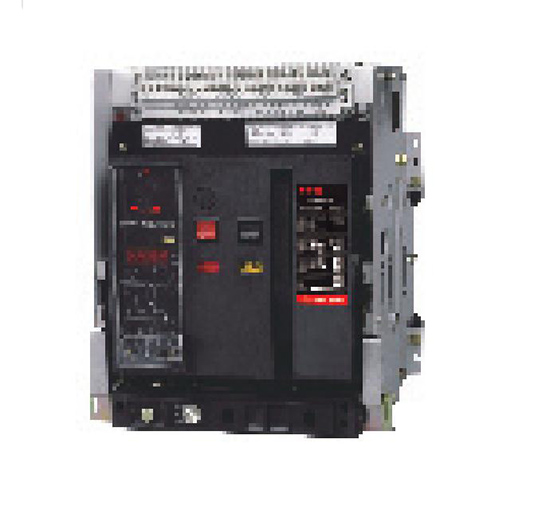

结构简介

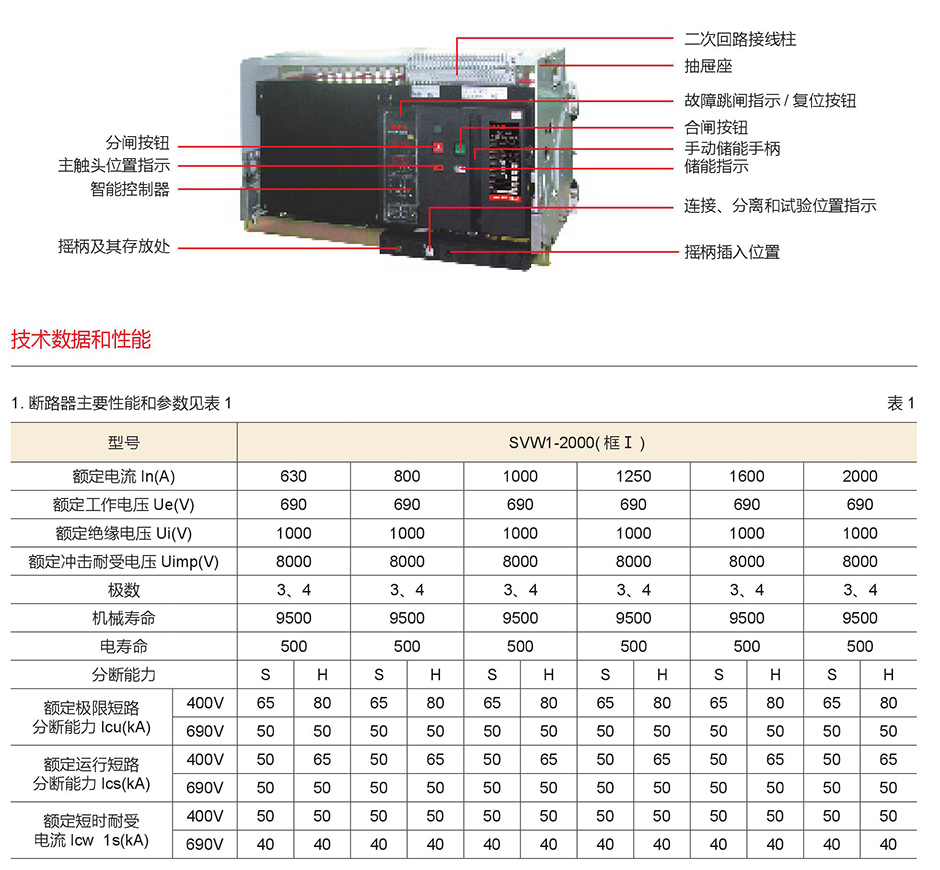

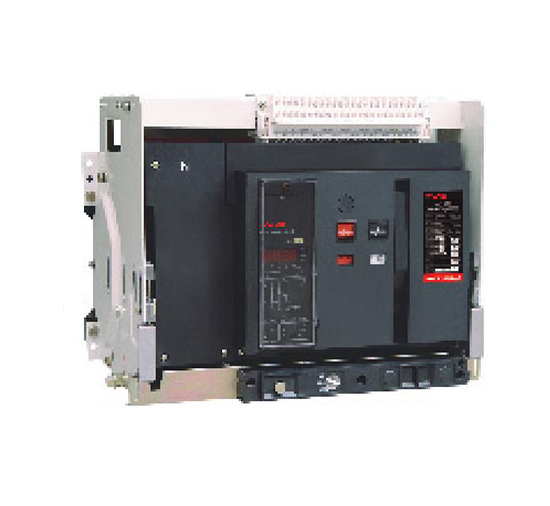

断路器为立体布置形式,具有结构紧凑、体积小、零飞弧等特点。触头系统封闭在绝缘底板内,其每相触头形成一个小室。而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元,便于维护检修。断路器具有抽屉式和固定式两种安装方式。固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、固定安装板等组成;抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成,插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置:“连接”、“试验”、“分离”位置,位置变更通过手柄的旋转实现,三个位置的指示通过抽屉座底座横梁上的指针显示。当处于“连接”位置时,主回路和二次回路均接通;当处于“试验”位置时,主回路断开,并用绝缘隔板隔开,仅二次回路接通,可进行一些必要的动作试验;当处于“分离”位置时,主回路和二次回路全部断开。抽屉式断路器具有机械联锁装置,断路器只有在连接位置和试验位置才能闭合,而在连接与试验的中间位置断路器不能闭合。断路器的结构见图 1。
