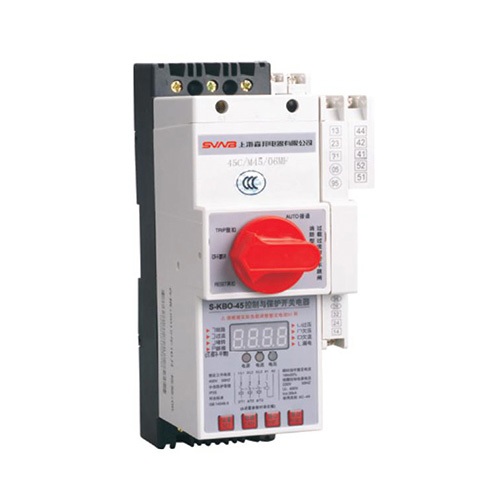

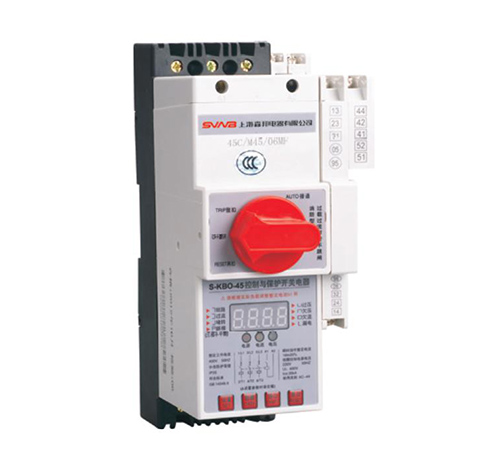

YCPSF 消防型控制与保护开关电器
产品详情

产品概述

YCPSF 是在基本型的基础上对产品进行特殊改进后,为适应现代化消防系统的需要而发展的消防专用产品 ,该产品在被保护的线路发生故障 ( 除短路外 ) 时不跳闸,只是提供一对无源消防报警触点供用户选择安装报警装置或其它装置 ( 如中间继电器 )。


产品特点及参数

消防型控制与保护开关电器是采用全新的设计理念,由专用的消防型控制器,配合其它模块实现“故障不跳闸”的独特功能。

YCPSF消防型控制与保护开关集熔断器、断路器、接触器、启动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电断路器 ( 继电器 ) 等低压电器产品功能于一体的多功能消防电器 , 且具有远程控制和就地控制、自动和手动控制、面板指示、故障查询、设置灵活等特点;其最大额定电流 125A, 极限分断能力达 80KA,实现消防系统中过载、过流时“只报警、不跳闸”及短路时“既报警又跳闸”的特定要求。


产品用途

YCPSF 消防型控制与保护开关电器主要用于交流 50Hz(60Hz)、额定电压至 690V、额定电流至 0.4 至125A 的消防系统中,能够接通、承载正常条件下包括规定的过载、过流条件下的电流,实现“只报警不跳闸”,且能够接通、承载和分断非正常条件下的电流 ( 如短路电流 ),实现“既报警又跳闸”的独特功能。


应用说明

在实际运行突然断电将导致比过负荷损失更大的电动机负载,不宜装设过负荷等保护,这些负荷有消防栓水泵、喷淋泵、排烟风机等。如果装设过负荷等保护功能装置,当火灾发生时,过负荷等保护功能装置在设定时间内导致产品动作,消防类设备不能正常运行,延误灭火时机,损失可能更惨重。如果不装设过负荷等保护功能装置,又会使故障扩大,造成不可挽回的损失。所以YCPSF装设过负荷保护功能装置,通过特殊联动机构,当发生火灾时,过负荷等保护功能在设定时间内作用于无源报警信号触点,提醒消防控制室值班人员检查、缩小故障直至排除。

YCPSF 消防型控制与保护开关电器通过数字化专用消防控制器与其它功能模块配合,实现故障时只报警、不跳闸的独特功能,当被保护线路发生过载过流等 ( 除短路故障外 ),YCPSF 消防型控制与保护开关电器的面板上显示故障代码的同时,一对无源消防报警触点 95、98 ( 基本型为无源过载报警触点 ) 闭合输出。

产品概述

YCPSFG 消防隔离型

YCPSDF 消防型双速电动机控制器

YCPSJF 消防型星三角减压启动器

YCPSNF 消防型可逆电动机控制器


注意事项

正常工作时,面板上的旋钮可用于就地直接控制主电路的接通和分断 ;

当发生过载、过流、断缺相、三相不平衡等故障时 95、98 无源消防报警触点闭合,接通外部报警或其它装置 ,

提醒值班人员检修故障线路,YCPSF 产品操作机构旋钮保持在闭合位置不跳闸,主电路不断开,此时可通过外接的停止按钮或面板上的旋钮断开主电路,故障排除后必须再扣或复位 ;

YCPSF 产品发生短路时,05、08 触点发出报警信号,操作机构处于脱扣位置,主电路断开。短路故障排除后必须再扣或复位 ;

特别提醒 : 消防型产品在线路发生故障时,消防无源触点 95、98 闭合,接通外部报警电路,解除报警信号须将旋钮旋至断开位置或通过外接的停止按钮断电,继续使用应重新旋至接通位置。

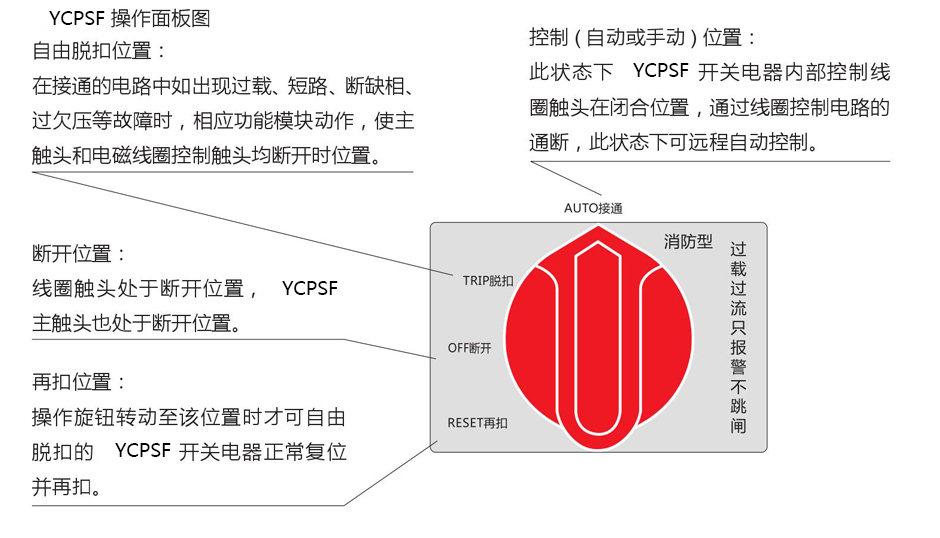

主体面板
